Двери холодильных камер: практические решения для помещений с контролируемой температурой

Двери холодильных камер являются важнейшими компонентами объектов холодовой цепи, служащими основным барьером, который поддерживает целостность температуры, защищает хранящиеся товары и обеспечивает эффективность работы. Это нечто большее, чем обычные двери: это высокоэффективные корпуса, включающие в себя изоляцию, герметичное уплотнение, механизмы безопасности и зачастую автоматизацию. В этой статье представлено практическое руководство по пониманию основных типов дверей для холодильных камер, критериев выбора ключей и основных методов технического обслуживания.

Основные типы дверей холодильных камер

Двери холодильных камер классифицируются в первую очередь по механизму открывания и сценариям применения. Каждый тип имеет свои сильные стороны и идеальные варианты использования.

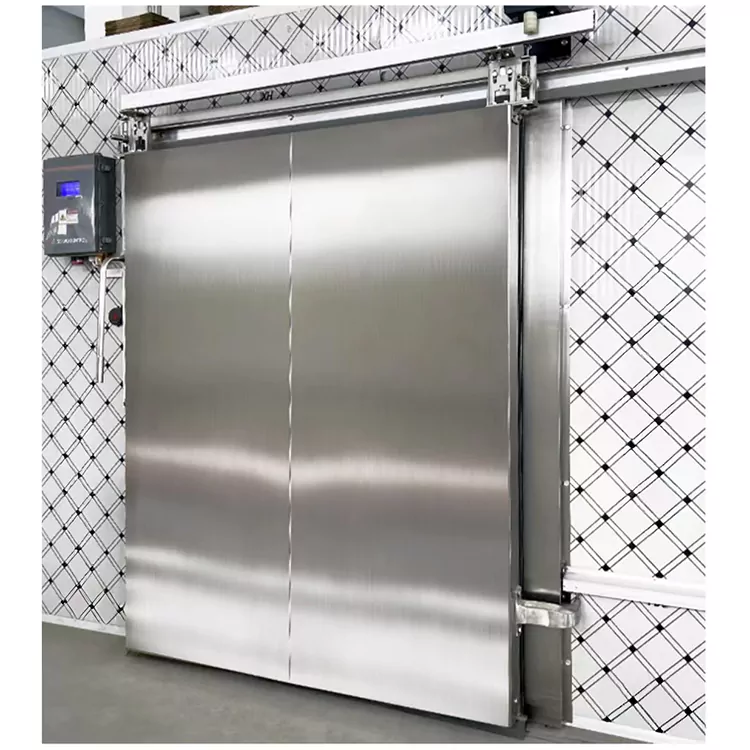

1. Раздвижные двери (горизонтальные сдвижные двери)

Раздвижные двери — это «рабочая лошадка» средних и больших холодильных складов и погрузочных зон с интенсивным движением транспорта. Дверные панели скользят горизонтально по подвесным направляющим, не требуя места для поворота и значительно снижая риск повреждения от удара вилочными погрузчиками или домкратами для поддонов.

• Варианты привода: доступны в ручной или электрической версии.

• Скорость. Согласно техническим стандартам, скорость открытия/закрытия обычно не должна превышать 0,50 м/с в целях безопасности и механической долговечности.

• Подходит для: складских проходов, логистических коридоров и любых помещений с частым движением вилочных погрузчиков.

2. Распашные двери.

Это самый простой и экономичный вариант, работающий на обычных петлях.

• Преимущества: Простая конструкция, отличная герметизирующая способность (при правильной настройке), низкая первоначальная стоимость.

• Недостатки: Требуется свободное пространство для поворота как внутри, так и снаружи помещения; не подходит для оживленных полос движения вилочных погрузчиков; может привести к повреждению при столкновении в ограниченном пространстве.

• Подходит для: небольших дверных проемов, проходов для персонала и мест с низкой проходимостью, где пространство не является ограничением.

3. Высокоскоростные рулонные ворота

Эти двери имеют быструю скорость открытия и закрытия от 1 до 2 м/с, что сводит к минимуму потери холодного воздуха и проникновение теплого воздуха при частом проходе.

• Основные характеристики: Оснащен датчиками защиты от защемления и функцией автоматического сброса для обеспечения безопасности.

• Подходит для: логистических перекрестков с интенсивным движением транспорта, где сохранение температуры и скорость имеют решающее значение.

4. Вертикальный подъем и складные двери.

Они используются там, где боковой зазор ограничен. Дверная панель поднимается вертикально или складывается вверх, чтобы открыться.

• Требование: необходимо обеспечить достаточный зазор над направляющими и дверями.

• Лучше всего подходит для: помещений с узкими боковыми стенками, но достаточной высотой потолка.

Конструкция и материалы: основа изоляции и герметизации

Производительность двери холодильного склада в основном зависит от ее материалов и конструкции.

Изоляционный сердечник дверной панели

Сердечник обычно изготавливается из жесткого полиуретана (ПУ)  или пенопласта PIR, который впрыскивается под высоким давлением в полость панели. Плотность пены должна достигать 40–45 кг/м³, чтобы обеспечить оптимальное термическое сопротивление.

Толщина панели зависит от температуры применения:

Облицовка панелей

Наружные обшивки обычно изготавливаются из нержавеющей стали 304 толщиной 0,8 мм или оцинкованной стали с предварительно нанесенным покрытием. Нержавеющая сталь обеспечивает превосходную коррозионную стойкость и простоту очистки, что делает ее предпочтительным выбором для пищевой, фармацевтической и гигиенической промышленности.

Система уплотнения

Герметичные уплотнения имеют решающее значение для предотвращения утечки тепла. Прокладки вокруг дверной коробки изготовлены из ТПЭ (термопластичного эластомера) или силиконовой резины, рассчитанной на температуру от -75 °C до 75 °C. Эти материалы остаются гибкими при низких температурах, обеспечивая плотное закрытие.

Система обогрева против замерзания

При использовании морозильной камеры электрические нагревательные провода должны быть встроены в дверную раму и порог, чтобы предотвратить замерзание двери.

• Температурный предел: температура поверхности нагревательной проволоки не должна превышать 70°C.

• Резервирование: настоятельно рекомендуется использовать резервный контур обогрева, чтобы предотвратить блокировку двери в случае отказа основного нагревателя.

• Глубина установки: Пороговые нагревательные провода должны быть заделаны на глубину примерно 60 мм ниже поверхности для эффективного распределения тепла.

Как правильно выбрать дверь для холодильной камеры

Выбор подходящей двери требует учета множества эксплуатационных и экономических факторов.

Шаг 1. Определите свои эксплуатационные требования

Частота движения: Высокочастотное движение вилочных погрузчиков требует использования раздвижных или высокоскоростных рулонных дверей; низкочастотный доступ персонала подходит для распашных дверей.
Размер дверного проема: проемы большего размера обычно предпочитают раздвижные конструкции или конструкции с вертикальным подъемом.
Тип груза. Учитывайте, упаковываются ли товары на поддоны, переносятся вручную или транспортируются автоматизированными системами.

Шаг 2: Оцените температурный режим

Применение в морозильной камере (-18°C и ниже): Обязательный электрический обогрев рамы, порога и смотровых панелей; толщина изоляции не менее 120 мм.
Применение в холодильных машинах (от 0°C до 5°C): могут быть достаточными более тонкие панели (~90 мм); обогрев обычно не требуется.
Сверхнизкие/шоковые морозильники: проконсультируйтесь с производителями по поводу индивидуальных решений с улучшенной изоляцией и обогревом.

Шаг 3: Расставьте приоритеты в обеспечении безопасности и чрезвычайных ситуациях

• Внутренняя аварийная разблокировка: все запирающиеся двери холодильных камер должны быть оборудованы внутренним механизмом аварийной разблокировки, чтобы предотвратить застревание персонала внутри. Это устройство должно иметь флуоресцентную вывеску и подвергаться практическим учениям по чрезвычайным ситуациям не реже один раз в год.

• Датчики защиты от защемления и безопасности. Двери с электроприводом должны включать в себя инфракрасные датчики присутствия, световые завесы безопасности или пневматические защитные кромки, которые вызывают немедленную остановку или движение назад при встрече с препятствием.

Шаг 4. Учитывайте совокупную стоимость владения (TCO)

Хотя высокоскоростные рулонные или автоматические раздвижные двери требуют более высоких первоначальных затрат, они могут обеспечить значительную долгосрочную экономию в условиях интенсивного движения за счет:

Сокращение потерь холодного воздуха и энергопотребления.
Минимизация частоты технического обслуживания.
Снижение рисков качества продукции из-за колебаний температуры.

И наоборот, распашные двери с ручным управлением могут быть более экономичными для подсобных помещений с низкой проходимостью.

Регулярное техническое обслуживание и уход

Регулярное профилактическое обслуживание необходимо для обеспечения надежной работы и продления срока службы. Рекомендуется структурированный график технического обслуживания.

Ежедневные проверки (до/после каждого использования)

Осмотрите прокладки на наличие трещин, обледенения или физических повреждений. Очистите область уплотнения от скопившегося льда.
Очистите гусеницы, ролики и пороги от мусора, льда и посторонних предметов, чтобы обеспечить бесперебойную работу.
Визуально убедитесь, что нагревательные элементы работают (нет чрезмерного образования льда на раме или пороге).

Периодическое техническое обслуживание (еженедельно или ежеквартально)

Смазка: нанесите соответствующую пищевую или низкотемпературную смазку на петли, гусеницы, ролики и приводные цепи, чтобы уменьшить износ.
Тестирование системы безопасности: проверьте работу фотоэлектрических датчиков, защиты от защемления и механизмов аварийного разблокирования.
Проверка оборудования: проверьте и затяните все болты, кронштейны и крепления, которые могут ослабнуть из-за вибрации в результате повторяющихся операций.
Проверка нагревателя: Измерьте потребляемый ток или температуру, чтобы убедиться, что нагревательные кабели работают в соответствии со спецификациями.

Распространенное устранение неполадок

Заключение

Выбор правильной двери для холодильного склада — это вопрос поиска оптимального баланса между тепловыми характеристиками, механической прочностью, мерами безопасности и частотой эксплуатации. Дверь, отвечающая конкретным требованиям вашего предприятия, не только сократит энергозатраты и сохранит качество продукции, но также будет способствовать созданию более безопасной и продуктивной рабочей среды.

Ключевые выводы для успешного выбора и обслуживания:

1. Сопоставьте тип двери с частотой движения транспорта и доступным пространством.

2. Укажите достаточную толщину изоляции и системы отопления с учетом самой низкой рабочей температуры.

3. Никогда не идите на компромисс с безопасностью: внутренние аварийные расцепители и устройства защиты от защемления не подлежат обсуждению.

4. Внедрите график регулярного технического обслуживания: небольшие инвестиции в техническое обслуживание предотвратят дорогостоящие сбои.
